角度传感器产品介绍

角度传感器是一种能够实时检测物体旋转角度、倾斜角度、角位移并将其转换为电信号输出的工业测量元件，广泛用于工业自动化、工程机械、高空作业平台、农业机械、机器人、新能源装备等领域，实现位置检测、姿态控制、安全保护与自动定位功能。深圳市晶海微电子有限公司长期代理德国 SICK、瑞士 Baumer、意大利 GEFRAN、德国 WIKA、德国倍加福等国际知名品牌角度 / 倾角传感器，为客户提供高精度、高稳定性、高防护等级的一站式角度测量解决方案。

一、角度传感器工作原理

角度传感器主要分为霍尔式、磁编码式、电位器式、MEMS 倾角式四大类：

1. 霍尔 / 磁编码角度传感器：通过磁场变化检测旋转角度，无接触、无磨损、寿命极长。

2. 电位器式角度传感器：通过电阻变化输出角度信号，结构简单、成本低、稳定性好。

3. MEMS 倾角传感器：利用重力加速度原理，测量设备相对于水平面的倾斜角度。

4. 编码器式角度传感器：通过光电或磁电编码输出绝对角度值，精度高、响应快。

二、晶海微合作品牌及具体型号介绍

1. 德国 SICK 西克 —— 高精度倾角 & 磁性角度传感器

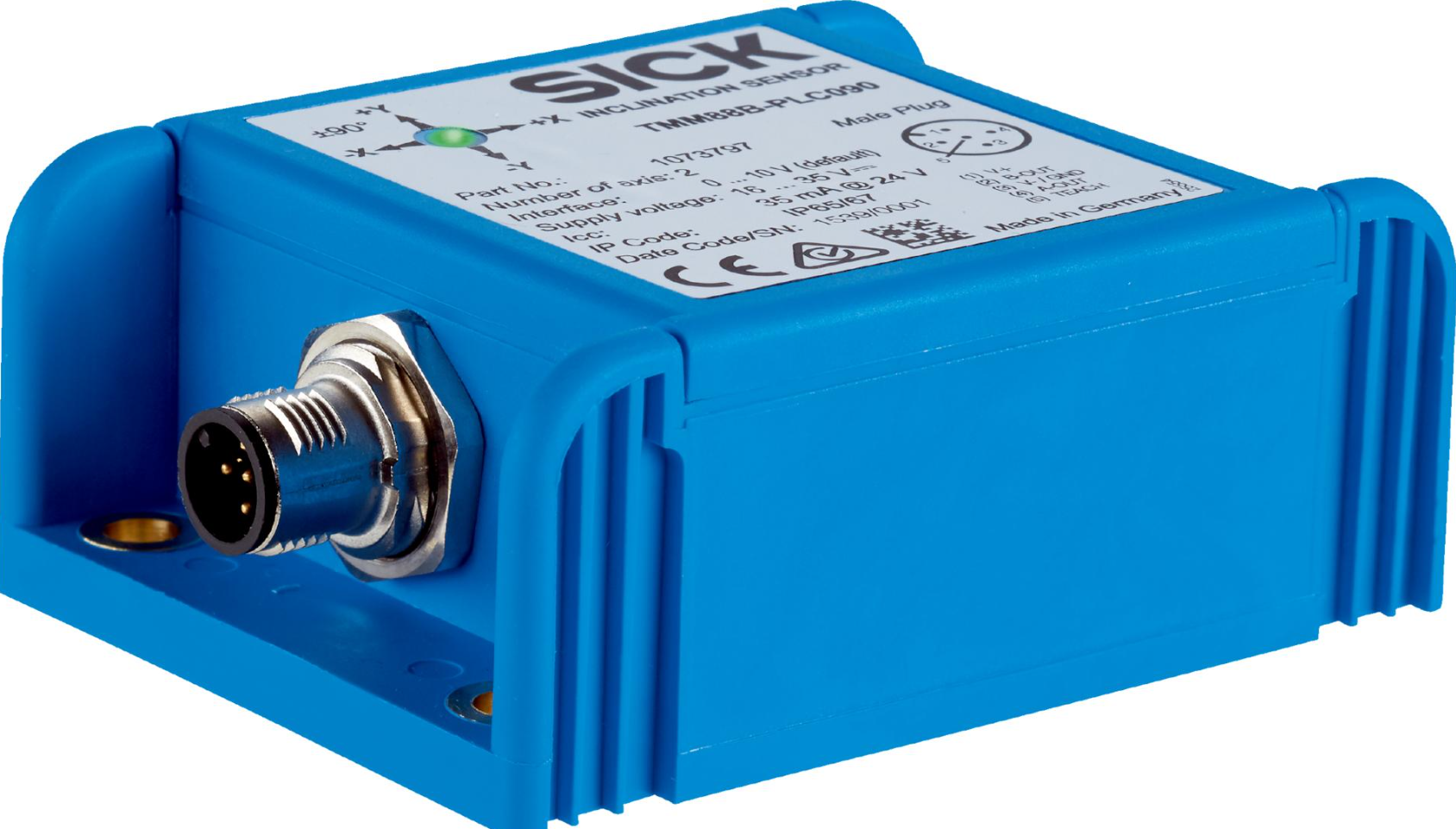

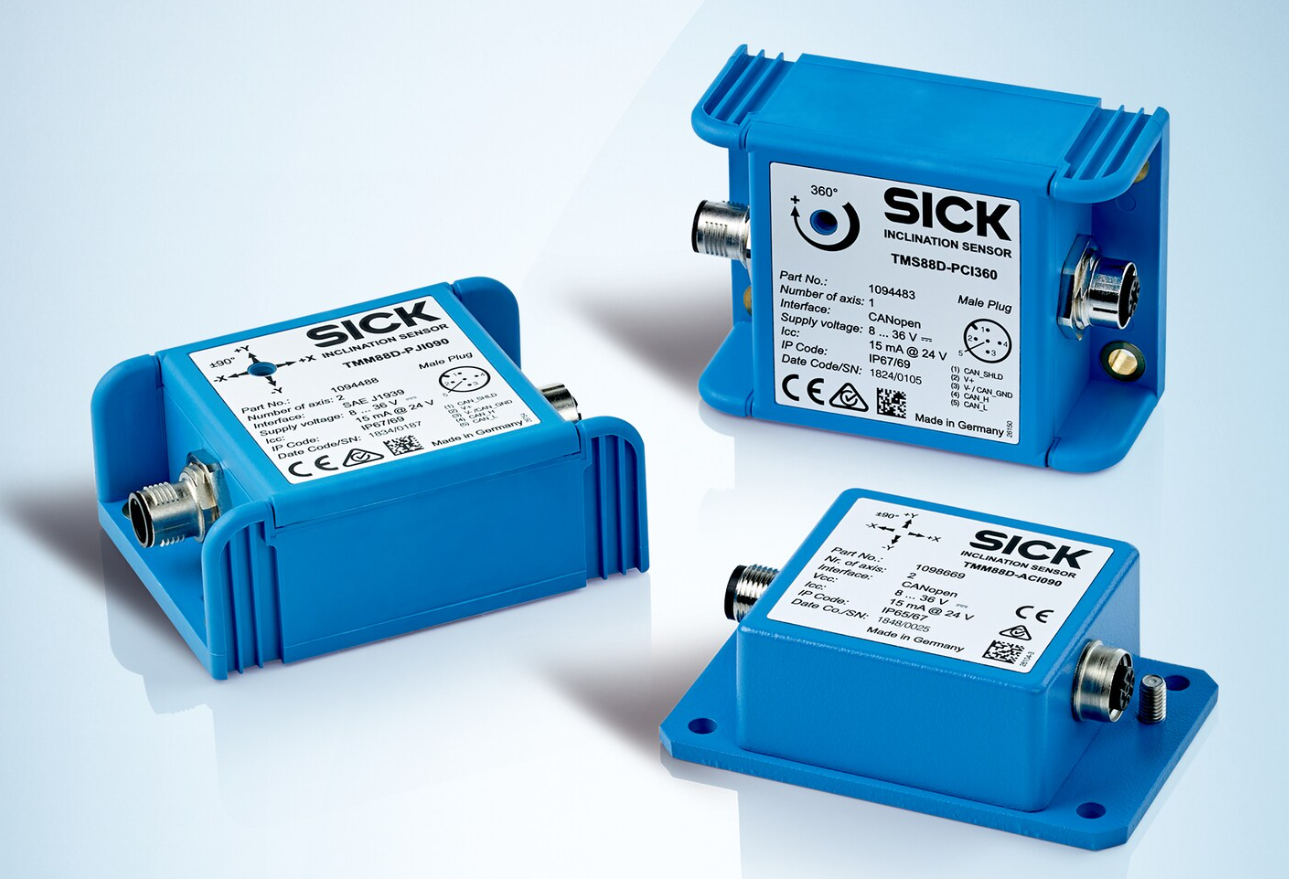

代表型号：TMS/TMM 系列倾角传感器

• 量程：±5°、±15°、±30°、±60°、±90°

• 精度：最高可达 0.005°

• 输出：CANopen、SAE J1939、4–20mA、0–10V

• 防护等级：IP67、IP69K

• 特点：抗振动、抗冲击、适合工程机械、高空作业平台

代表型号：AFM/AFS 磁性角度传感器

• 测量角度：0–360° 连续测量

• 输出：模拟量 / 数字量

• 无接触、无磨损，适合高速旋转机构

2. 瑞士 Baumer 堡盟 —— 无接触霍尔角度传感器

代表型号：BRILLIANT 系列（霍尔角度传感器）

• 测量范围：0–360°

• 供电：5V 或 10–30V

• 输出：Analog、PWM、CAN

• 寿命：＞1 亿次动作

• 特点：体积小、精度高、抗干扰强

3. 意大利 GEFRAN 杰佛伦 —— 旋转角度位移传感器

代表型号：PA1 系列、PC 系列

• 测量角度：0–90°、0–180°、0–360°

• 输出：0–5V、0–10V、4–20mA

• 结构：导电塑料电位器，无限分辨率

• 适用：工业机械、阀门定位、转向角度

4. 德国 WIKA 威卡 —— 工业级倾角传感器

代表型号：WI 系列、WS 系列

• 量程：±15°、±30°、±60°

• 输出：4–20mA、CAN

• 防护：IP67

• 适用：工程机械、农业机械、太阳能追踪

5. 德国 Pepperl+Fuchs 倍加福 —— 磁性角度传感器

代表型号：ENA 系列

• 非接触式霍尔角度测量

• 0–360° 全角度检测

• 适合防爆、高粉尘、高湿环境

三、使用条件（通用要求）

1. 工作电压：5V DC / 10–30V DC

2. 工作温度：-40℃ ～ +85℃（工业级）

3. 防护等级：IP65、IP67、IP69K（户外 / 工程机械专用）

4. 振动 / 冲击：满足 20g/100g，适合车载、工程机械

5. 介质环境：可用于油、水、粉尘、潮湿等恶劣工况

6. 输出信号：

• 模拟量：0–5V、0–10V、4–20mA

• 数字量：CAN、CANopen、SAE J1939、PWM

四、典型应用实例（非常具体，可直接写报告）

1. 高空作业平台 —— 安全倾角检测

• 使用产品：SICK TMM 系列倾角传感器

• 作用：检测平台倾斜角度，防止倾翻

• 功能：超过安全角度立即报警、切断动作、锁止平台

• 效果：极大提升设备安全性，符合 CE 认证要求

2. 挖掘机 / 起重机 —— 大臂角度测量

• 使用产品：Baumer 霍尔角度传感器

• 作用：测量机械臂旋转角度、伸缩角度

• 实现：智能限位、动作保护、精准定位

3. 农业机械（收割机、拖拉机） —— 车身水平控制

• 使用产品：WIKA WI 系列倾角传感器

• 作用：保持车身水平，提升收割精度与行驶稳定

4. 太阳能追踪系统 —— 太阳板角度自动调节

• 使用产品：GEFRAN PA1 角度传感器

• 作用：实时调整光伏板角度，最大化吸收太阳能

• 优势：高精度、长寿命、耐候性强

5. 工业机器人 / 自动化设备 —— 关节角度检测

• 使用产品：Baumer、SICK 磁编码角度传感器

• 作用：精准控制机械臂旋转角度

• 特点：无接触、高速响应、高重复精度

6. 环卫车、清扫车、垃圾车 —— 车厢举升角度检测

• 使用产品：倍加福 ENA 系列、WIKA 倾角

• 作用：检测车厢举升角度，防止倾倒事故

五、总结

角度传感器是现代工业装备中必不可少的位置与姿态检测元件，具有高精度、高稳定性、长寿命、强防护等特点。深圳市晶海微电子有限公司凭借多年行业经验，为客户提供SICK、Baumer、GEFRAN、WIKA、倍加福等国际品牌角度传感器，覆盖倾角、旋转角度、角位移、绝对角度测量全系列产品，可满足工程机械、高空作业平台、农业机械、工业自动化、新能源等多领域需求，并提供专业选型、技术支持与现货供应服务。
