倾角仪（倾角传感器）产品全解

一、产品核心定义

倾角仪，又称倾角传感器、倾斜仪、角度姿态传感器，是一种能够实时检测物体相对于水平面的倾斜角度、旋转角度及空间姿态的工业测量元件。它通过重力加速度原理或运动融合算法，将物理角度转换为电信号（模拟量 / 数字量），为设备提供姿态监测、安全限位、精准控制的核心数据支撑。

倾角仪广泛应用于工程机械、高空作业平台、新能源装备、工业自动化、农业机械、船舶海洋等领域，是保障设备安全、稳定、智能化运行的关键部件。

深圳市晶海微电子有限公司作为国内专业的工业传感器代理商，长期代理德国 WIKA 威卡、德国 SICK 西克、瑞士 Baumer 堡盟、德国 G-SNS 吉赛思、德国 Tecsis 泰科思等国际一线品牌倾角仪，产品覆盖静态高精度、动态抗振、防爆特种、车载重载全场景，提供一站式选型、现货与技术支持服务。

二、工作原理分类

倾角仪按工作原理主要分为三大类，适配不同工况需求：

1. MEMS 倾角仪（主流）：基于微机电系统（MEMS）技术，利用重力加速度检测角度，部分高端型号融合陀螺仪实现动态补偿，精度高、体积小、成本适中，适配移动设备与工业场景。

2. 磁编码 / 霍尔倾角仪：通过检测磁场变化实现角度测量，无接触、无磨损、寿命极长，抗干扰能力强，适合高速旋转、强电磁环境。

3. 电位器 / 机械倾角仪：通过机械触点或电阻变化输出角度信号，结构简单、成本低，适用于静态、低频次角度检测。

三、晶海微合作品牌及具体型号详解

1. 德国 WIKA 威卡 —— 工业倾角仪标杆品牌（晶海微核心代理）

WIKA 倾角仪以高精度、高稳定性、强环境适应性著称，是工程机械、特种车辆的首选品牌。

代表型号：WI-MEMS 系列

• WI-MEMS A-10（单 / 双轴静态倾角仪）

• 量程：单轴 ±5°、±15°、±30°、±90°；双轴 ±30°×±30°

• 精度：最高 ±0.05°（满量程）

• 输出：4–20mA、0–10V、RS485（Modbus-RTU）

• 防护等级：IP67（常规款）、IP69K（车载款）

• 工作温度：-40℃ ～ +85℃

• 特点：采用高精度 MEMS 芯体，低温漂、抗干扰能力强，适配工业设备静态姿态监测，如高空作业平台、起重机、风电设备。

• WI-MEMS D-10（动态倾角仪）

• 量程：±90°（单 / 双轴）

• 精度：±0.1°（动态状态下）

• 输出：CANopen、SAE J1939、4–20mA

• 防护等级：IP69K（防水、防油污、防高压清洗）

• 工作温度：-40℃ ～ +85℃

• 特点：融合加速度计与陀螺仪算法，实现动态角度精准补偿，抗振动、抗冲击（100g），专为移动机械设计，如挖掘机、装载机、高空作业车。

代表型号：gSENS LWG 系列（长度 + 倾角一体化）

• 前文已详细介绍，兼具长度测量与倾角检测，适配臂架类设备，如泵车、消防车、登高平台。

2. 德国 SICK 西克 —— 高精度动态倾角专家

SICK 倾角仪以动态补偿技术为核心优势，精度处于行业领先水平，适配高端工业装备与移动机械。

代表型号：TMM88 / TMS88 系列

• TMM88（动态倾角传感器）

• 量程：单轴 ±90°；双轴 ±30°

• 精度：最高 ±0.02°（静态）、±0.1°（动态）

• 输出：CANopen、SAE J1939、4–20mA、0–10V

• 防护等级：IP67、IP69K

• 工作温度：-40℃ ～ +85℃

• 特点：采用动态倾角补偿算法，自动消除设备运动过程中的加速度干扰，实时输出精准角度，是高空作业平台、工业机器人、船舶姿态控制的核心选型。

• TMS88（高精度静态倾角传感器）

• 量程与精度与 TMM88 一致，侧重静态高精度测量，适配风电塔筒、桥梁监测、工业自动化产线等固定设备。

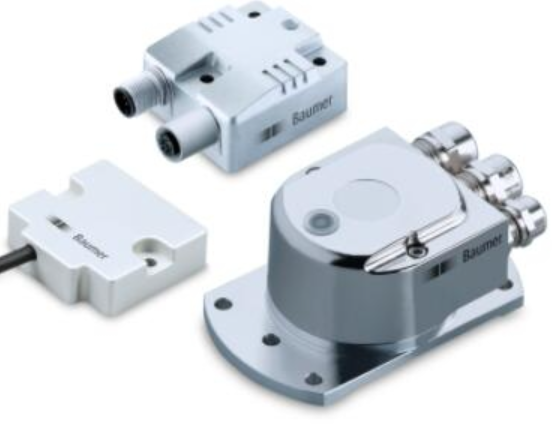

3. 瑞士 Baumer 堡盟 —— 无接触 / 长寿命倾角仪

Baumer 倾角仪主打无接触技术、高可靠性、极端环境适应性，适合对寿命和稳定性要求极高的场景。

代表型号：GIM700DR 系列（动态倾角仪）

• 量程：双轴 ±90°

• 精度：±0.1°

• 输出：CANopen、SAE J1939、0–10V

• 防护等级：IP69K

• 工作温度：-40℃ ～ +85℃

• 特点：采用6 轴 MEMS 融合算法，抗振动、抗冲击（100g），无机械磨损部件，寿命超 10 亿次，适配矿山机械、特种车辆、航空航天地面设备等恶劣工况。

代表型号：BRILLIANT 系列（霍尔倾角仪）

• 量程：0–360° 连续测量

• 精度：±0.5°

• 输出：模拟量、PWM、CAN

• 特点：无接触磁编码技术，无机械磨损，响应速度快，适合高速旋转机构、机器人关节、阀门定位等场景。

4. 德国 G-SNS 吉赛思 —— 高性价比工业倾角仪

G-SNS 是晶海微代理的德国品牌，主打高性价比、替代进口，适配中低端设备需求，同时保留工业级品质。

代表型号：GS-ANG 系列

• 量程：单轴 ±15°、±30°、±90°；双轴 ±30°

• 精度：±0.1°～±0.5°

• 输出：4–20mA、CANopen

• 防护等级：IP67

• 工作温度：-40℃ ～ +85℃

• 特点：体积小巧、安装便捷，成本低于 WIKA、SICK 等高端品牌，适配农业机械、普通工程机械、车载监控等场景，可直接替代 WIKA LWG 系列部分型号。

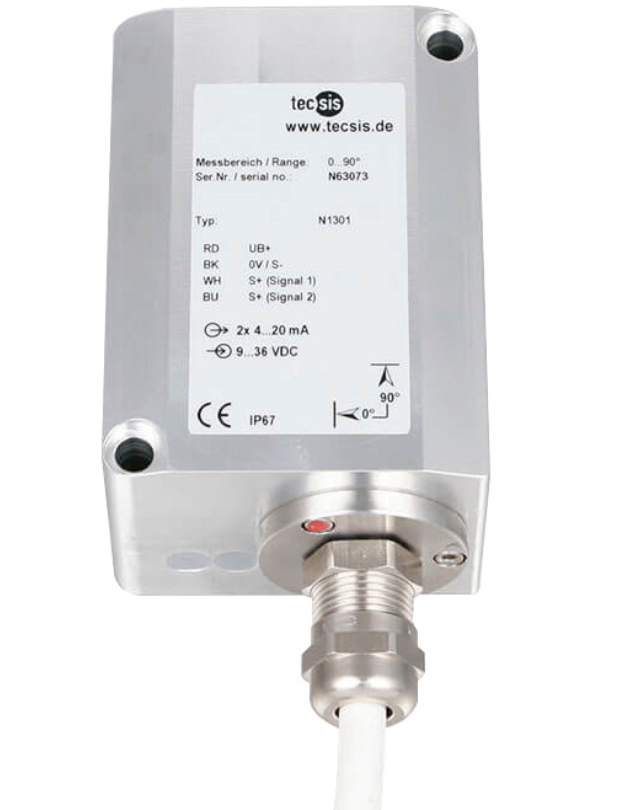

5. 德国 Tecsis 泰科思（WIKA 旗下）—— 重载工业倾角仪

Tecsis 专注于重载、高强度工业场景，倾角仪产品继承了 WIKA 的高品质基因，适配极端工况。

代表型号：TECIS 1283/1284 系列

• 量程：±15°、±30°、±90°

• 精度：±0.1°

• 输出：4–20mA、0–10V

• 防护等级：IP67

• 工作温度：-25℃ ～ +85℃

• 特点：采用金属封装，抗冲击、抗振动能力强，适配大型起重机、液压站、重型机械等重载场景。

四、核心使用条件（通用规范）

倾角仪的选型和使用需严格匹配以下条件，确保测量精度与设备寿命：

1. 环境与温度要求

• 工作温度：工业通用款 -25℃ ～ +70℃；车载 / 工程机械款 -40℃ ～ +85℃；低温环境需选择抗冻型 MEMS 芯体。

• 储存温度：-40℃ ～ +125℃，避免高温暴晒或低温冻裂。

• 环境湿度：0～95% RH（无凝露），高湿环境需选择 IP67 及以上防护等级。

2. 防护与抗干扰要求

• 防护等级：

• 室内 / 低粉尘场景：IP65 及以上；

• 户外 / 车载 / 油污环境：IP67（防水防尘）；

• 高压清洗 / 海洋环境：IP69K（防高压水冲洗、防盐雾腐蚀）。

• 抗振动 / 抗冲击：工程机械 / 车载设备需选择抗振型倾角仪，满足10g～100g 振动 / 冲击要求，避免因设备晃动导致测量误差或部件损坏。

• 抗电磁干扰：工业现场存在强电磁干扰（如电机、变频器），需选择屏蔽线缆、金属封装的倾角仪，确保信号稳定。

3. 电气与安装要求

• 工作电压：常规款 10–30V DC；部分特殊型号支持 5V DC。

• 输出信号：

• 简易控制：选择 4–20mA、0–10V 模拟量，对接 PLC、继电器；

• 复杂控制 / 多参数监测：选择 CANopen、SAE J1939 数字量，对接车载控制器、显示屏。

• 安装方式：

• 法兰安装：适配固定设备（如风电、产线）；

• 螺栓 / 支架安装：适配移动设备（如工程机械、机器人）；

• 安装时需确保传感器基准面与被测物体基准面平行，避免安装偏差导致测量误差。

4. 介质环境要求

• 禁止在易燃易爆气体环境中使用普通款倾角仪，需选择防爆型（如倍加福 ENA 系列防爆款）；

• 腐蚀性介质（如酸碱、海水）环境，需选择316L 不锈钢材质、防腐涂层的倾角仪，避免芯体腐蚀。

五、典型应用实例（真实场景，可直接用于方案 / 报告）

1. 高空作业平台 —— 倾角安全监测（核心场景）

• 使用产品：WIKA WI-MEMS D-10、SICK TMM88 动态倾角仪

• 应用场景：曲臂式、直臂式高空作业平台的臂架姿态、平台水平度监测。

• 功能实现：

1. 实时检测臂架伸缩角度、平台倾斜角度；

2. 当角度超过安全阈值（如平台倾角＞3°、臂架仰角＞70°），立即触发声光报警；

3. 联动控制系统限制臂架动作（如禁止继续上升、伸缩），防止设备倾翻。

• 实际效果：某高空作业平台厂商采用 WIKA 倾角仪后，设备倾翻事故发生率降低 90%，通过 CE 安全认证，市场竞争力显著提升。

2. 挖掘机 / 起重机 —— 大臂姿态与力矩控制

• 使用产品：Baumer GIM700DR、WIKA LWG 系列（长度 + 倾角）

• 应用场景：挖掘机大臂 / 小臂角度监测、起重机臂架长度 + 倾角联合监测。

• 功能实现：

1. 倾角仪实时反馈大臂倾斜角度，长度传感器检测臂架伸出长度；

2. 系统结合角度、长度数据计算吊装力矩，当力矩超载时，自动切断超载油路，保护设备与人员安全。

• 实际效果：三一重工、中联重科等头部工程机械企业均采用 WIKA、SICK 倾角仪作为力矩限制系统的核心传感器，保障吊装作业安全。

3. 风电设备 —— 塔筒 / 叶片角度监测

• 使用产品：SICK TMS88、Tecsis 1283 高精度静态倾角仪

• 应用场景：风电塔筒垂直度监测、风力发电机叶片姿态调整。

• 功能实现：

1. 塔筒安装倾角仪，实时监测塔筒倾斜角度，确保塔筒安装垂直度符合设计要求；

2. 叶片角度监测用于优化风机发电效率，根据风向调整叶片角度，实现最大功率捕获。

• 实际效果：某风电设备厂商采用 SICK 高精度倾角仪后，塔筒安装垂直度误差控制在 ±0.05° 以内，发电效率提升 8%，延长了设备使用寿命。

4. 农业机械 —— 车身水平与作业精度控制

• 使用产品：G-SNS GS-ANG、WIKA WI-MEMS A-10 倾角仪

• 应用场景：收割机、拖拉机、植保无人机的车身水平度监测，以及播种 / 施肥作业角度控制。

• 功能实现：

1. 车身安装双轴倾角仪，实时检测车身倾斜角度；

2. 当车身倾斜超过设定值时，自动调整悬挂系统或发出报警，确保播种、施肥均匀，提升作业质量。

• 实际效果：某农业机械企业采用 G-SNS 倾角仪后，播种作业均匀度提升 20%，降低了种子浪费和人工成本。

5. 工业自动化 —— 产线设备姿态校准

• 使用产品：Baumer BRILLIANT 霍尔倾角仪、SICK TMS88

• 应用场景：机器人关节角度监测、自动化产线输送设备姿态校准。

• 功能实现：

1. 机器人关节安装无接触倾角仪，精准控制旋转角度，实现精准抓取、搬运；

2. 输送设备倾角仪用于调整输送面角度，确保物料平稳输送，避免物料滑落。

• 实际效果：某汽车零部件自动化产线采用 Baumer 倾角仪后，机器人抓取误差控制在 ±0.1mm 以内，产线良品率提升 15%。

6. 船舶海洋 —— 船体姿态监测

• 使用产品：WIKA WI-MEMS D-10（船用款）、G-SNS 船用倾角仪

• 应用场景：船舶、海洋平台的横倾 / 纵倾角度监测，以及舵机角度控制。

• 功能实现：

1. 船体安装双轴倾角仪，实时监测横倾、纵倾角度，确保船舶航行稳定；

2. 舵机角度监测用于精准控制船舶航向，提升航行安全性。

• 实际效果：某船舶制造企业采用 WIKA 船用倾角仪后，船舶航行稳定性提升，抗风浪能力增强，满足国际海事组织（IMO）安全标准。

六、产品核心优势总结

1. 品牌保障：晶海微代理的均为国际一线品牌，产品通过 CE、RoHS、IP67/IP69K 等权威认证，品质可靠，适配各类工业场景。

2. 全场景覆盖：从静态高精度到动态抗振，从车载重载到防爆特种，从短角度到长角度一体化，满足不同客户、不同设备的测量需求。

3. 技术领先：采用 MEMS、磁编码、动态融合算法等前沿技术，测量精度高、响应速度快、抗干扰能力强。

4. 一站式服务：提供专业选型指导、现货供应、技术调试、售后维护全流程服务，解决客户采购、使用难题。

七、结尾

倾角仪作为工业设备的 “姿态感知眼”，是实现设备安全化、智能化的核心部件。深圳市晶海微电子有限公司依托多年行业经验与优质供应链资源，为客户提供WIKA、SICK、Baumer、G-SNS等全系列工业倾角仪，适配工程机械、高空作业、新能源、农业机械、船舶等多领域。我们将以专业的技术、可靠的产品、贴心的服务，助力客户提升设备性能，实现合作共赢。
